การวิเคราะห์สหสัมพันธ์ทางสเปกโตรสโกปีของอัตราส่วน M/P และโคมไฟ LED ดัชนีการเรนเดอร์สีสูง
โดย Kevin Rao 1 ธันวาคม 2568
การประเมินการกระจายสเปกตรัมในผลิตภัณฑ์ให้แสงสว่างจำเป็นต้องรวมพารามิเตอร์ผลกระทบทางชีวภาพด้วย อัตราส่วน M/P ทำหน้าที่เป็นตัวบ่งชี้สำหรับการวัดผลกระทบทางชีวภาพที่ไม่ใช่-การมองเห็นของแหล่งกำเนิดแสง และความสัมพันธ์กับดัชนีการแสดงผลสี (CRI) ได้กลายเป็นจุดโฟกัสในการประเมินทางเทคนิค
หลักการคำนวณอัตราส่วน M/P
อัตราส่วน M/P ถูกกำหนดให้เป็นผลหารของเมลาโนปิกลักซ์หารด้วยโฟโตปิกลักซ์ การคำนวณขึ้นอยู่กับฟังก์ชันการทำงานของเมลาโนปิก mel(แล) และฟังก์ชันโฟโตพิก V(แล) ที่กำหนดในมาตรฐาน CIE S 026/E:2018 เครื่องมือวัดต้องเป็นไปตามมาตรฐาน ISO/CIE 19476:2014 โดยกำหนดให้มีช่วงความยาวคลื่นสเปกตรัม 1 นาโนเมตร
อัตราส่วน M/P จะวัดปริมาณผลกระทบที่อาจเกิดขึ้นจากแหล่งกำเนิดแสงต่อการปราบปรามเมลาโทนิน มาตรฐานระบบไฟส่องสว่างทางอุตสาหกรรม ANSI/IES TM-18-20 กำหนดว่าอัตราส่วน M/P สำหรับระบบแสงสว่างในสภาพแวดล้อมการทำงานในเวลากลางคืนควรต่ำกว่า 0.6

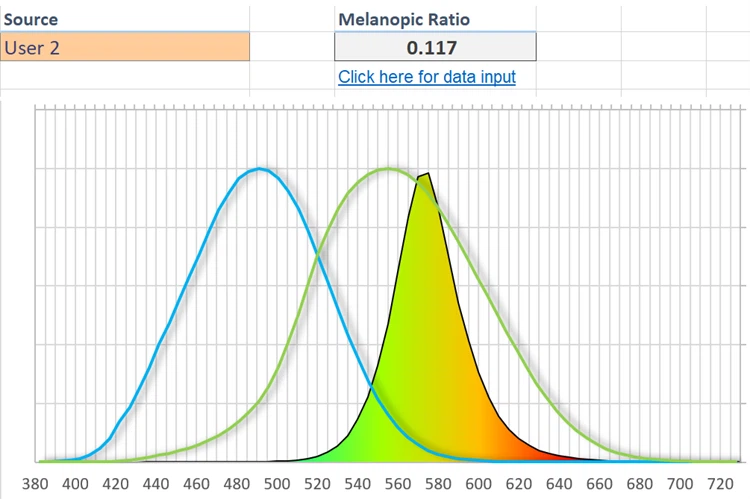

จัดทำโดยเครื่องมือ Excel จาก WELL Building Institute
ลักษณะสเปกตรัมของไฟ LED CRI สูง-
LED ดัชนีการเรนเดอร์สีสูงให้ประสิทธิภาพการทำงานผ่านการปรับปรุงสเปกตรัมหลาย- LED CRI 97 ทั่วไปสร้างจุดสูงสุดของการแผ่รังสีสามจุดที่ประมาณ 450 นาโนเมตร, 540 นาโนเมตร และ 610 นาโนเมตร โครงสร้างสเปกตรัมนี้จะเพิ่มสัดส่วนพลังงานรังสีในย่านความถี่ 450-480 นาโนเมตร ขณะเดียวกันก็เพิ่มค่า R9 ไปด้วย
ข้อมูลการทดสอบแสดงให้เห็นว่าที่อุณหภูมิสีที่สัมพันธ์กัน (CCT) ที่ 3000K เมื่อ CRI เพิ่มขึ้นจาก 80 เป็น 95 สัดส่วนของฟลักซ์การแผ่รังสีในย่าน 450-480 นาโนเมตรจะเพิ่มขึ้นจาก 12% เป็น 18% แถบนี้สอดคล้องกับบริเวณที่ละเอียดอ่อนของฟังก์ชันเมลาโนปิก

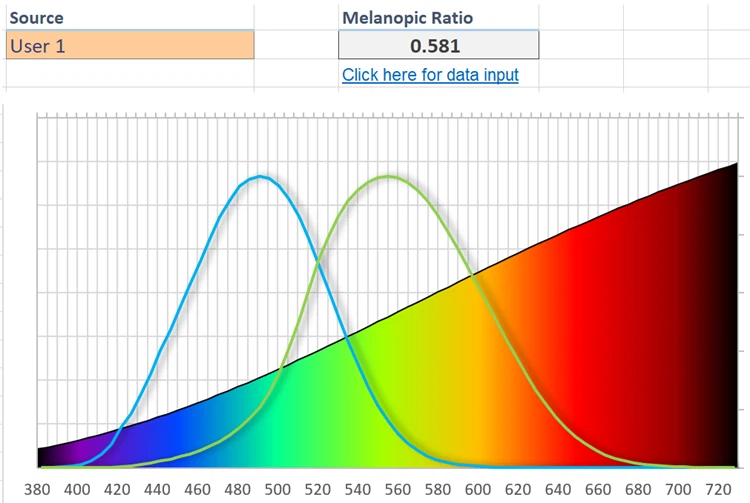

ภาพหน้าจอจากเครื่องมือ Excel ของ WELL Building Institute
ข้อมูลพารามิเตอร์สเปกตรัมเปรียบเทียบ
| หมวดหมู่พารามิเตอร์ | ไฟ LED CRI82 | ไฟ LED CRI91 | ไฟ LED CRI97 | เกณฑ์มาตรฐานฮาโลเจน |
|---|---|---|---|---|
| อุณหภูมิสีที่สัมพันธ์กัน (ซีซีที) | 2976K | 2947K | 2987K | 2850K |
| ดัชนีการแสดงผลสี (Ra) | 82 | 91 | 97 | 99 |
| ค่า R9 | 13 | 56 | 86 | 98 |
| อัตราส่วน M/P | 0.513 | 0.546 | 0.548 | 0.581 |
| สัดส่วนการแผ่รังสี 450 นาโนเมตร | 11.8% | 15.2% | 16.7% | 8.9% |
| ดัชนีการปราบปรามเมลาโทนิน | 0.42 | 0.51 | 0.53 | 0.58 |
| ดัชนีความคล้ายคลึงกันทางสเปกตรัม | 0.81 | 0.86 | 0.92 | 1.00 |
*แหล่งข้อมูล: มาตรฐานการทดสอบ IES TM-30-20 เงื่อนไขการวัด 25 องศา ±1 องศา *
ภาพหน้าจอจากเครื่องมือ Excel ของ WELL Building Institute
การวิเคราะห์ผลกระทบของเทคโนโลยีวิศวกรรม
ความขัดแย้งในการออกแบบสเปกตรัม
การบรรลุ CRI ที่สูงจำเป็นต้องมีการกระจายสเปกตรัมอย่างต่อเนื่องในย่านความถี่ 600-700 นาโนเมตร เทคโนโลยีปัจจุบันช่วยเพิ่มความเข้มข้นของชิปสีน้ำเงิน 450 นาโนเมตรเพื่อกระตุ้นสารเรืองแสงสีแดง ซึ่งนำไปสู่การแผ่รังสีสีน้ำเงินความยาวคลื่นสั้น-เพิ่มขึ้น การทดสอบระบุว่าทุกๆ 10 จุดของค่า R9 ที่เพิ่มขึ้น ฟลักซ์การแผ่รังสีที่ 450 นาโนเมตรจะเพิ่มขึ้นประมาณ 3.2%
โครงการเพิ่มประสิทธิภาพผลกระทบทางชีวภาพ
การใช้เทคโนโลยีการกระตุ้นด้วยชิปไวโอเล็ตสามารถลดอัตราส่วน M/P ได้ การใช้ชิปไวโอเล็ต 405 นาโนเมตรที่มีไตร-ฟอสเฟอร์สามารถรักษา CRI ให้สูงกว่า 95 ในขณะที่ลดอัตราส่วน M/P ลงเหลือ 0.48 เทคโนโลยีนี้ถูกนำไปใช้ในสถานการณ์แสงสว่างทางการแพทย์แล้ว
กลยุทธ์การควบคุมแสงสว่าง
ระบบไฟส่องสว่างอัจฉริยะจะปรับสเปกตรัมแบบไดนามิกตามจังหวะการเต้นของหัวใจ โหมดกลางคืนจำกัดสัดส่วนของรังสี 450 นาโนเมตรให้ต่ำกว่า 12% พร้อมเสริมความสว่างด้วยไฟ LED สีเหลืองอำพัน 590 นาโนเมตร- ระบบนี้สอดคล้องกับข้อกำหนด WELL Building Standard L03
แนวทางสถานการณ์การใช้งาน
การกำหนดค่าแสงสว่างในสำนักงาน
พื้นที่ทำงานในเวลากลางวันใช้แหล่งกำเนิดแสงด้วยCRI สูงกว่า 90โดยมีอัตราส่วน M/P ควบคุมภายในช่วง 0.55-0.65 ระบบแสงสว่างในห้องประชุมมีโหมดสเปกตรัมที่ปรับได้: โหมดการนำเสนอช่วยเพิ่มประสิทธิภาพการแสดงสี ในขณะที่โหมดการประชุมตอนกลางคืนจะลดอัตราส่วน M/P ลง
โซลูชั่นแสงสว่างทางการแพทย์
ระบบไฟส่องสว่างในเวลากลางคืนในห้องผู้ป่วยใช้แหล่งกำเนิดแสงพิเศษที่มีอัตราส่วน CRI 80 และ M/P ต่ำกว่า 0.4 แสงไฟผ่าตัดจะแยกความแตกต่างระหว่างแสงโดยรอบทั่วไปและแสงสนามผ่าตัด โดยแบบหลังจะคงคุณลักษณะการแสดงสีที่สูง ในขณะที่แสงโดยรอบใช้แหล่งที่มาที่มีอัตราส่วน M/P ต่ำ
มาตรฐานแสงสว่างอุตสาหกรรม
ไซต์ปฏิบัติงานต่อเนื่องใช้กลยุทธ์การให้แสงสว่างตามเวลา{0}} ครึ่งแรกของคืนใช้แสง CRI สูง - โดยเปลี่ยนเป็นโหมดอัตราส่วน M/P ต่ำหลังเที่ยงคืน ปัจจัยการบำรุงรักษาความส่องสว่างยังคงไม่เปลี่ยนแปลง ในขณะที่การกระจายพลังงานสเปกตรัมจะถูกปรับตามโปรแกรมที่ตั้งไว้
คำถามที่พบบ่อย
วิธีการวัดอัตราส่วน M/P
ใช้สเปกโตรเรดิโอมิเตอร์เพื่อวัดการกระจายพลังงานสเปกตรัม ซึ่งคำนวณตามมาตรฐาน CIE 218-2016 เพื่อการประเมินในสถานที่อย่างรวดเร็ว สามารถใช้เครื่องมือทดสอบอันตรายจากแสงสีน้ำเงินที่ปรับเทียบแล้ว โดยผลลัพธ์จะคูณด้วยปัจจัยการแปลงเป็น 0.82
ข้อมูลจำเพาะของผลิตภัณฑ์ ข้อกำหนดในการติดฉลาก
เอกสารทางเทคนิคสำหรับผลิตภัณฑ์ส่องสว่างควรมีค่าอัตราส่วน M/P สำหรับจุด CCT สามจุด: 3000K, 4000K และ 5000K รายงานผลการทดสอบต้องระบุมาตรฐานที่ใช้และความไม่แน่นอนของการวัดซึ่งควรน้อยกว่า 8%
โซลูชันการปรับปรุงระบบที่มีอยู่
โดยไม่ต้องเปลี่ยนโคมไฟ การติดตั้งตัวกรองแสงที่ตัด 475 นาโนเมตร-สามารถลดอัตราส่วน M/P ลงได้ 35%-40% การสูญเสียแสงของตัวกรองอยู่ที่ประมาณ 12% ซึ่งต้องเพิ่มค่าการออกแบบความสว่างพื้นฐานให้สอดคล้องกัน
การตรวจสอบการปฏิบัติตามมาตรฐาน
ระบบไฟส่องสว่างในอาคารทางการแพทย์ต้องใช้รายงานการประเมินผลกระทบของจังหวะเมลาโทนินเป็นเวลา 24- ชั่วโมง รายงานควรรวมการคำนวณค่าพื้นที่ MLT- และการวิเคราะห์อนุกรมเวลาสเปกตรัม ซึ่งเป็นไปตามภาคผนวก H ของ GB 50034-2021
พื้นฐานการตัดสินใจเลือกผลิตภัณฑ์
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 และโหมดกลางคืน M/P<0.45.
มาตรฐานอ้างอิงและวรรณกรรม
CIE S 026/E:2018ระบบการวัดสำหรับการแผ่รังสีด้วยแสงบน ipRGC-การตอบสนองที่ได้รับอิทธิพล
ANSI/IES TM-18-20แนวทางการออกแบบระบบแสงสว่างแบบเซอร์คาเดียน
WELL Building Standard v2 L03 ข้อ
กิกะไบต์ 50034-2021มาตรฐานการออกแบบแสงสว่างภายในอาคาร
