ข้อกําหนดและความแตกต่างของหลอดไฟ T8, T5, T4 และหลอดไฟ LED
โคมไฟ T8, T5, T4
เส้นผ่าศูนย์กลางข้อกําหนด:
ที่ใช้กันทั่วไปคือโคมไฟ T8, T5, T4 เช่นเดียวกับ T10, T12 ทีนี้, "T" นี้ย่อมาจาก "Tube" แสดงว่าเจ้านี่เป็นท่อ, และจํานวนหลัง T ระบุเส้นผ่านศูนย์กลางของหลอด แต่ละ "T" คือ 1/8 ของนิ้วและหนึ่งนิ้วเท่ากับ 25.4 มม. จากนั้นแต่ละ "T" คือ 25.4÷8 = 3.175 มม. จากนั้นเส้นผ่านศูนย์กลางของหลอดไฟ T8 คือ 25.4 มม.
เส้นผ่านศูนย์กลางของหลอดไฟ T12 คือ (12/8)×25.4=38.1 มม.
เส้นผ่าศูนย์กลางของหลอดไฟ T10 คือ (10/8) ×25.4 = 31.8 มม
เส้นผ่านศูนย์กลางของหลอดไฟ T8 คือ (8/8) ×25.4 = 25.4 มม. (T8 มีเส้นผ่านศูนย์กลางหนึ่งนิ้วพอดี)
เส้นผ่าศูนย์กลางของหลอดไฟ T5 คือ (5/8) ×25.4 = 16 มม
เส้นผ่านศูนย์กลางของหลอดไฟ T4 คือ (4/8) ×25.4 = 12.7 มม
เส้นผ่านศูนย์กลางของหลอดไฟอื่น ๆ เป็นแบบอะนาล็อก: เส้นผ่านศูนย์กลาง T3.5 คือ 11.1 มม. เส้นผ่านศูนย์กลาง T2 คือ 6.4 มม
ความยาวและอํานาจ:
ความยาวของหลอดไฟ T8 (หมายเหตุ: ความกว้างรวม 39 มม. ความสูง 52 มม.)
ความยาว 20w 620 มม.
ความยาว 30w 926 มม.
ความยาว 40w 1230 มม.
ความยาวของหลอดไฟ T5 (หมายเหตุ: ความกว้างสม่ําเสมอ 23.5 มม. ความสูง 39 มม.)
ความยาว 8w 310 มม.
ความยาว 14w 570mm;
ความยาว 21w 870.5 มม.
ความยาว 28w 1170.5mm;
ความยาว 35w 1475mm;
ความยาวของหลอดไฟ T4 (หมายเหตุ: ความกว้างรวม 21 มม. ความสูง 32 มม.)
ความยาว 8w 341 มม.
ความยาว 12w 443 มม.
ความยาว 16w 487 มม.
ความยาว 20w 534 มม.
ความยาว 22w 734 มม.
ความยาว 24w 874 มม.
ความยาว 26w 1025 มม.
ความยาว 28w 1172mm;
ความแตกต่างระหว่าง T5 และ T4, T8 คืออะไร?
ในทางทฤษฎียิ่งหลอดทินเนอร์ประสิทธิภาพสูงเท่าไหร่ก็ยิ่งสูงขึ้นเท่านั้นซึ่งหมายความว่าวัตต์เดียวกันจะปล่อยแสงออกมามากขึ้น เพื่อประหยัดค่าใช้จ่าย T5 และ T4 จะขายในรูปแบบของวงเล็บขนาดเล็กนั่นคือบัลลาสต์มีอยู่ในพื้นที่ขนาดเล็กของวงเล็บ ประสิทธิภาพและคุณภาพของบัลลาสต์ประเภทนี้โดยทั่วไปไม่ค่อยดีนักส่งผลให้หลอดไฟมีประสิทธิภาพมาก ในทางตรงกันข้ามมันไม่สว่างเท่าหลอดไฟ T8 ทั่วไปและอายุการใช้งานก็ค่อนข้างลดราคา
อย่างไรก็ตามในการใช้งานจริงหลอดแสงบาง ๆ นั้นง่ายต่อการปกปิดและยืดหยุ่นในโอกาสการใช้งานซึ่งเป็นสาเหตุที่หลอดแสง T5 และ T4 ถูกใช้มากที่สุดโดยนักออกแบบ
โคมไฟที่ใช้ในครัวเรือนทั่วไปและลักษณะของพวกเขา:
ใช้กันทั่วไปในครัวเรือน:
ความยาว 20W 64 ซม. 640 มม
ความยาว 30W 96 ซม. 960 มม
ความยาว 40W 128 ซม. 1280 มม
อุณหภูมิสี
อุณหภูมิสีจะแสดงในอุณหภูมิสัมบูรณ์ K อุณหภูมิสีที่แตกต่างกันอาจทําให้ผู้คนตอบสนองทางอารมณ์ที่แตกต่างกัน
อุณหภูมิสีสามประเภท:
a. แสงอบอุ่น: อุณหภูมิสีของแสงอุ่นต่ํากว่า 3300K สีของแสงอบอุ่นคล้ายกับแสงไส้และส่วนประกอบของแสงสีแดงมีมากขึ้นทําให้ผู้คนรู้สึกอบอุ่นมีสุขภาพดีและสะดวกสบาย เหมาะสําหรับครอบครัวที่อยู่อาศัยหอพักโรงพยาบาลโรงแรม และสถานที่อื่น ๆ หรือที่อุณหภูมิค่อนข้างต่ํา
b. แสงสีขาวอบอุ่น: เรียกอีกอย่างว่าสีกลางอุณหภูมิสีอยู่ระหว่าง 3300K-5300K . แสงสีขาวอบอุ่นทําให้ผู้คนรู้สึกรื่นรมย์สะดวกสบายและสงบสุข เหมาะสําหรับร้านค้าโรงพยาบาลสํานักงานร้านอาหารร้านอาหารห้องรอและสถานที่อื่น ๆ
คของแสงสีเย็น: หรือที่เรียกว่าสีกลางวัน, อุณหภูมิสีของมันสูงกว่า5300k, แหล่งกําเนิดแสงอยู่ใกล้กับแสงธรรมชาติ, มันมีความรู้สึกสดใส, ทําให้คนมีสมาธิ, เหมาะสําหรับการอ่านในสํานักงาน, ห้องประชุม, ห้องเรียน, ห้องวาดภาพ, ห้องออกแบบ, และห้องห้องสมุด, หน้าต่างนิทรรศการ, ฯลฯของ
ยิ่งอุณหภูมิสีสูงเท่าไหร่ฟลักซ์เรืองแสงก็จะยิ่งใกล้เคียงกับสีน้ําเงินมากขึ้นเท่านั้น ในความเป็นจริงพลังงานทั้งหมดของสเปกตรัมไม่ต่ํา ยิ่งอุณหภูมิสีต่ําเท่าไหร่ก็ยิ่งใกล้เคียงกับสีแดงมากขึ้นเท่านั้น สามารถเข้าใจได้ว่ายิ่งอุณหภูมิสี (สีน้ําเงิน) สูงขึ้นความยาวคลื่นที่สั้นลง (ต่ํากว่า 555 นาโนเมตร) และความไวของดวงตามนุษย์ลดลงสู่แสง ฟลักซ์ส่องสว่างเกี่ยวข้องกับการรับรู้ของดวงตามนุษย์ ยิ่งตามนุษย์ได้รับแสงน้อยเท่าไหร่ฟลักซ์ที่ส่องสว่างก็จะยิ่งต่ําลงเท่านั้น
เช่น: T5 เป็นหลอดไฟประหยัดพลังงานซึ่งส่วนใหญ่อยู่ใกล้กับสีกลางวันและ T8 เป็นหลอดฟลูออเรสเซนต์แบบเก่าและส่วนใหญ่มักเป็นแสงสีอบอุ่น
สัญลักษณ์ของโคมไฟ
นอกเหนือจากความเข้าใจพื้นฐานข้างต้นเกี่ยวกับพารามิเตอร์ของหลอดไฟสัญลักษณ์ที่พิมพ์บนหลอดฟลูออเรสเซนต์ในประเทศของฉันนอกเหนือจากโลโก้แบรนด์และหมายเลขซีเรียลของผู้ผลิตหรือผู้จัดจําหน่ายแต่ละรายมักจะปรากฏสัญลักษณ์ที่ระบุประเภทของหลอดฟลูออเรสเซนต์เส้นผ่านศูนย์กลางหลอดแก้วและอุณหภูมิสี ความหมายของมันคือดังนี้:
1)สัญลักษณ์ที่ระบุประเภทของหลอดฟลูออเรสเซนต์
YZ: ระบุหลอดฟลูออเรสเซนต์หลอดตรงธรรมดา (Y- เป็นตัวอักษรตัวแรกของ Hanyu Pinyin ของ "หลอดฟลูออเรสเซนต์", Z - เป็นตัวอักษรตัวแรกของ Hanyu Pinyin ของ "ตรง")
YK: ระบุหลอดฟลูออเรสเซนต์ที่เริ่มทํางานอย่างรวดเร็ว (K-สําหรับ "เริ่มต้นใช้งานด่วน")
YS: ระบุหลอดฟลูออเรสเซนต์ที่เริ่มทํางานทันที (S-สําหรับ "การเริ่มต้นทันที")
YG: ระบุหลอดฟลูออเรสเซนต์ความถี่สูง
YDN: ระบุหลอดฟลูออเรสเซนต์สตาร์ทด้านในด้านเดียว
YDW: ระบุหลอดฟลูออเรสเซนต์เริ่มต้นภายนอกปลายเดียว
YH: บ่งบอกถึงหลอดฟลูออเรสเซนต์วงแหวน
YPZ: ระบุหลอดฟลูออเรสเซนต์บัลลาสต์ด้วยตนเองสําหรับแสงทั่วไป
D: อิเล็กทรอนิกส์ (สัญลักษณ์โคมไฟบัลลาสต์ในตัวแบบเหนี่ยวนําละเว้น)
หมายเหตุ: วิธีการแสดงต่างประเทศ (IEC) คือ: PS: เริ่มอุ่น RS: เริ่มต้นอย่างรวดเร็ว, S: แคโทดร้อนขาเดียวเริ่มต้นทันที สัญลักษณ์ดังกล่าวมักใช้ในผลิตภัณฑ์ต่างประเทศ
2)สัญลักษณ์ที่บ่งบอกถึงเส้นผ่าศูนย์กลางของหลอดแก้วของโคมไฟ
เส้นผ่านศูนย์กลางของหลอดของหลอดไฟแสดงโดย TX ในหมู่พวกเขา T: หมายถึงหลอดแก้วชนิดหลอด; X: หมายถึงเส้นผ่านศูนย์กลางของหลอดแก้วซึ่งเป็น X / 8 นิ้ว
ตัวอย่าง: T12 หมายความว่าเส้นผ่านศูนย์กลางของหลอดแก้วคือ 12/8 นิ้ว ในปัจจุบันเส้นผ่านศูนย์กลางของหลอดแก้วสามารถแสดงได้โดยตรงในมิติเมตริกในชื่อรุ่นในประเทศ
3)สัญลักษณ์ที่แสดงถึงอุณหภูมิสีของโคมไฟ
RR: ระบุสีกลางวัน (อุณหภูมิสี 6500K) RZ: ระบุสีขาวเป็นกลาง (อุณหภูมิสี 5000K)
RL: แสดงสีขาวเย็น (อุณหภูมิสี 4000K) RB: ระบุสีขาว (อุณหภูมิสี 3500K)
RN: ระบุสีขาวอบอุ่น (อุณหภูมิสี 3000K) RD: ระบุสีหลอดไส้ (อุณหภูมิสี 2700K)
4) สัญลักษณ์อื่นๆ
CE: ระบุว่าการรบกวนทางวิทยุเป็นไปตามข้อกําหนด
นอกจากนี้จะมีพารามิเตอร์ทางเทคนิคเช่นแรงดันไฟฟ้าและพลังงานที่จัดอันดับบนหลอดหลอดไฟ
เช่น: T8YZ36RR: ระบุว่าเส้นผ่านศูนย์กลางของหลอดคือ 1 นิ้วกําลังไฟ 36W และสีกลางวันเป็นหลอดฟลูออเรสเซนต์หลอดตรงธรรมดา (หากเส้นผ่านศูนย์กลางของหลอดแก้วแสดงออกโดยตรงในขนาดเมตริกตัวอย่างข้างต้นสามารถทําเครื่องหมายเป็น YZ36RR26 ซึ่งหมายความว่าเส้นผ่านศูนย์กลางของหลอดคือ 26 มม.)

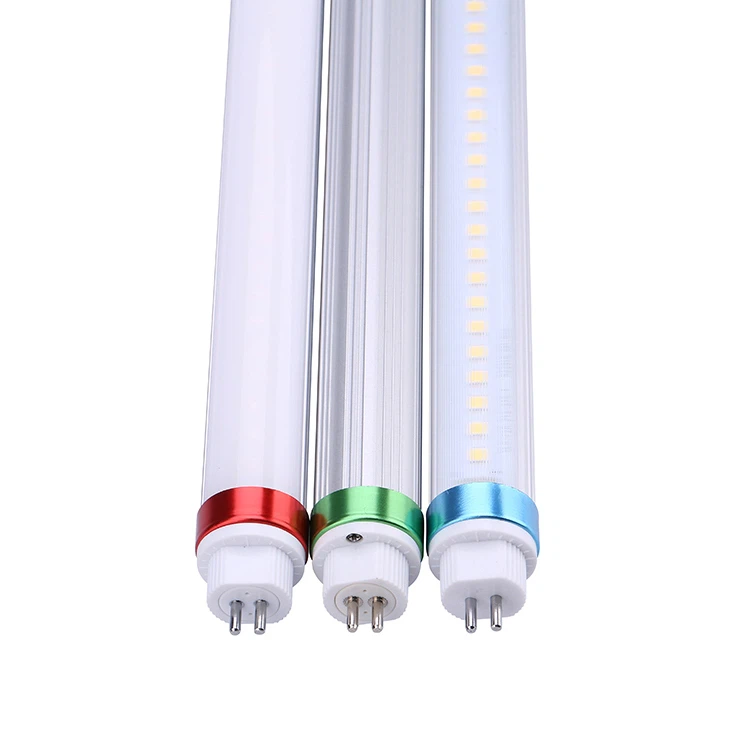

หลอด LED
หลอดฟลูออเรสเซนต์ LED ใช้ CREE และ AOD แสงสีขาว LED สว่างเป็นพิเศษเป็นแหล่งกําเนิดแสงและเปลือกเป็นอะคริลิค / อลูมิเนียมอัลลอยด์ (ลูกค้ากําหนด)
สเปค:
8w: 30 * 600mm 174 ลูกปัด 60 มล
12w: 30*1168mm276ลูกปัด1000ml
15w: 30*1198mm342ลูกปัด1200ml
ความยาว:
หลอดฟลูออเรสเซนต์ LED และหลอดฟลูออเรสเซนต์แบบดั้งเดิมมีขนาดและเส้นผ่านศูนย์กลางเท่ากันและมีความยาวสามประเภท: 60 ซม. 120 ซม. และ 150 ซม.
พลัง:
พลังงานของมันคือ 10W, 16W และ 20W ตามลําดับในขณะที่การใช้พลังงานจริงของหลอดฟลูออเรสเซนต์แบบดั้งเดิม 18W (บัลลาสต์อุปนัย) ประมาณ 26W และการใช้พลังงานจริงของหลอดฟลูออเรสเซนต์แบบดั้งเดิม 36W (บัลลาสต์อุปนัย) ประมาณ 45W; หลอดฟลูออเรสเซนต์ LED 8W เทียบเท่ากับการส่องสว่างของหลอดฟลูออเรสเซนต์ธรรมดา 20W หลอดฟลูออเรสเซนต์ LED 15W เทียบเท่ากับการส่องสว่างของหลอดฟลูออเรสเซนต์ธรรมดา 40W ประสิทธิภาพแสงเดียวกันช่วยประหยัดไฟฟ้าได้ 80% มากกว่าหลอดฟลูออเรสเซนต์แบบดั้งเดิม
วิธีการติดตั้ง:
การติดตั้งหลอดฟลูออเรสเซนต์ LED นั้นง่ายมาก เมื่อติดตั้งให้ถอดหลอดฟลูออเรสเซนต์เดิมออกและแทนที่ด้วยหลอดฟลูออเรสเซนต์ LED ถอดบัลลาสต์และสตาร์ทเตอร์ออกและเพิ่มไฟ AC 220V โดยตรงที่ปลายทั้งสองของหลอดฟลูออเรสเซนต์ LED
