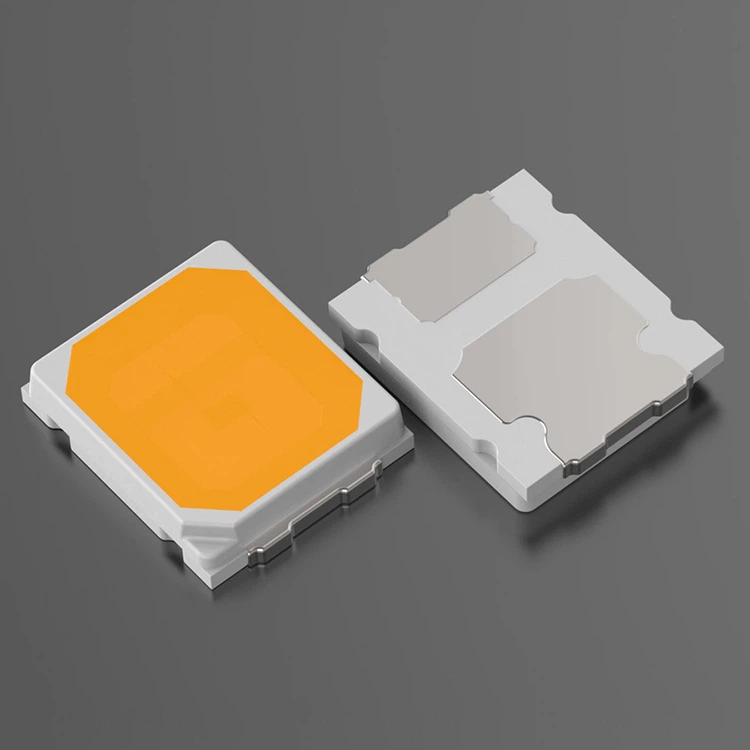

วิธีป้องกันวงจรลูกปัดหลอดไฟ LED
1. ฟิวส์ (หลอด) ใช้ในวงจรป้องกัน
เนื่องจากฟิวส์เป็นแบบใช้ครั้งเดียว ตอบสนองช้า มีผลไม่ดี และใช้งานลำบาก ฟิวส์จึงไม่เหมาะสำหรับใช้ในไฟ LED สำเร็จรูป เนื่องจากตอนนี้ส่วนใหญ่ใช้ไฟ LED ในโครงการรุ่งโรจน์ในเมืองและโครงการแสงสว่าง ต้องใช้วงจรป้องกันลูกปัดโคมไฟ LED ที่เข้มงวดมาก: เมื่อกระแสเกินกระแสการใช้งานปกติ การป้องกันสามารถเริ่มต้นได้ทันที เพื่อให้เส้นทางแหล่งจ่ายไฟของ LED ถูกตัดการเชื่อมต่อ เพื่อให้ทั้ง LED และแหล่งจ่ายไฟ สามารถป้องกันได้และหลอดไฟทั้งหมดสามารถเรียกคืนได้โดยอัตโนมัติหลังจากใช้งานตามปกติ แหล่งจ่ายไฟไม่ส่งผลต่อการทำงานของ LED วงจรไม่ควรซับซ้อนเกินไป ปริมาตรไม่ควรใหญ่เกินไป และต้นทุนควรต่ำลง ดังนั้นจึงเป็นเรื่องยากมากที่จะใช้วิธีฟิวส์
2. ใช้ไดโอดปราบปรามแรงดันชั่วขณะ (TVS เรียกสั้นๆ ว่า TVS)
ไดโอด TVS เป็นอุปกรณ์ป้องกันประสิทธิภาพสูงในรูปแบบของไดโอด เมื่อสองขั้วของมันได้รับผลกระทบจากพลังงานสูงแบบผันผวน มันสามารถลดความต้านทานสูงระหว่างสองขั้วของมันให้เป็นความต้านทานต่ำได้ทันทีที่ความเร็ว 10 ถึงกำลังลบ 12 วินาทีในเวลาอันสั้น โดยดูดซับไฟกระชากได้หลายกิโลวัตต์ พลังงาน แรงดันไฟฟ้าระหว่างสองขั้วถูกยึดเข้ากับค่าแรงดันไฟฟ้าที่กำหนดไว้ล่วงหน้า ซึ่งช่วยปกป้องส่วนประกอบที่มีความแม่นยำในวงจรอิเล็กทรอนิกส์ได้อย่างมีประสิทธิภาพ ไดโอด TVS มีข้อดีตรงเวลาตอบสนองที่รวดเร็ว พลังงานชั่วคราวขนาดใหญ่ กระแสไฟรั่วต่ำ ความสม่ำเสมอที่ดีของการเบี่ยงเบนแรงดันพังทลาย ควบคุมแรงดันแคลมป์ได้ง่ายขึ้น ไม่จำกัดความเสียหาย และมีขนาดเล็ก
อย่างไรก็ตาม การค้นหาอุปกรณ์ TVS ที่ตรงตามค่าแรงดันไฟฟ้าที่ต้องการในการใช้งานจริงไม่ใช่เรื่องง่าย ความเสียหายของลูกปัดไฟ LED ส่วนใหญ่เกิดจากความร้อนสูงเกินไปที่ด้านในของชิปอันเนื่องมาจากกระแสไฟที่มากเกินไป TVS สามารถตรวจจับได้เฉพาะแรงดันไฟเกินแต่ไม่สามารถตรวจจับกระแสไฟเกินได้ การเลือกจุดป้องกันแรงดันไฟที่เหมาะสมนั้นยากต่อการเข้าใจ ไม่สามารถผลิตอุปกรณ์ประเภทนี้ได้และยากต่อการใช้งานจริง
3. เลือกฟิวส์ที่รีเซ็ตได้
ฟิวส์ที่ตั้งค่าใหม่ได้หรือที่เรียกว่าเทอร์มิสเตอร์เทอร์มิสเตอร์อุณหภูมิบวกของพอลิเมอร์ PTC ประกอบด้วยพอลิเมอร์และอนุภาคนำไฟฟ้า หลังจากผ่านกรรมวิธีพิเศษแล้ว อนุภาคนำไฟฟ้าจะก่อตัวเป็นเส้นนำไฟฟ้าคล้ายลูกโซ่ในพอลิเมอร์ เมื่อกระแสไฟทำงานปกติผ่าน (หรือส่วนประกอบอยู่ที่อุณหภูมิแวดล้อมปกติ) ฟิวส์ PTC ที่ตั้งค่าใหม่ได้จะอยู่ในสถานะความต้านทานต่ำ เมื่อมีกระแสเกินผิดปกติในวงจร (หรืออุณหภูมิแวดล้อมเพิ่มขึ้น) กระแสไฟสูง (หรืออุณหภูมิแวดล้อมเพิ่มขึ้น) ความร้อนที่เกิดขึ้นทำให้พอลิเมอร์ขยายตัวอย่างรวดเร็ว ซึ่งจะตัดเส้นทางนำไฟฟ้าที่เกิดจากอนุภาคนำไฟฟ้า และ ฟิวส์การกู้คืนตัวเองของ PTC อยู่ในสถานะความต้านทานสูง เมื่อกระแสเกิน (สถานะอุณหภูมิเกิน) ในวงจรหายไป โพลิเมอร์จะเย็นตัวลงและปริมาตรจะกลับคืนมา โดยปกติ อนุภาคนำไฟฟ้าจะสร้างเส้นทางนำไฟฟ้าอีกครั้ง และฟิวส์ที่ตั้งค่าใหม่ได้ PTC จะอยู่ในสถานะความต้านทานต่ำเริ่มต้น ในสถานะการทำงานปกติ การสร้างความร้อนของฟิวส์แบบกู้คืนตัวเองจะมีขนาดเล็กมาก ในสถานะการทำงานที่ผิดปกติ การสร้างความร้อนจะสูงมาก และค่าความต้านทานมีค่ามาก ซึ่งจำกัดกระแสที่ไหลผ่าน ดังนั้นจึงมีบทบาทในการป้องกัน ในวงจรเฉพาะ คุณสามารถเลือก:
การป้องกัน Shunt โดยทั่วไปไฟ LED จะแบ่งออกเป็นหลายสาขา เราสามารถเพิ่มองค์ประกอบ PTC ที่ด้านหน้าของแต่ละสาขาเพื่อการป้องกัน ข้อดีของวิธีนี้คือความแม่นยำสูงและการป้องกันที่เชื่อถือได้
ข การป้องกันโดยรวม เพิ่มส่วนประกอบ PTC ที่ด้านหน้าของลูกปัดแสงทั้งหมดเพื่อป้องกันหลอดไฟทั้งหมด ข้อดีของวิธีนี้คือง่ายและไม่กินเนื้อที่ สำหรับผลิตภัณฑ์พลเรือน ผลลัพธ์ของการป้องกันนี้ในการใช้งานจริงเป็นที่น่าพอใจ
