คู่มือปฏิบัติเกี่ยวกับรูปร่างและฐานของหลอดไฟ

คู่มือปฏิบัติเกี่ยวกับรูปร่างและฐานของหลอดไฟ

การเลือกหลอดไฟที่เหมาะสมไม่เพียงแต่เกี่ยวข้องกับกำลังไฟและความสว่างเท่านั้น การทำความเข้าใจระบบการเข้ารหัสสำหรับรูปทรงหลอดไฟและประเภทฐานถือเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าจะเข้ากันได้อย่างสมบูรณ์แบบกับอุปกรณ์ติดตั้งของคุณและได้เอฟเฟกต์แสงที่คุณต้องการ คู่มือนี้จะอธิบายรหัสเหล่านี้ให้เข้าใจง่าย โดยให้ความรู้แก่คุณในการตัดสินใจโดยมีข้อมูลประกอบ

ส่วนที่ 1: ทำความเข้าใจเกี่ยวกับรูปร่างของหลอดไฟ

รูปร่างหลอดไฟระบุด้วยตัวอักษรหรือชุดตัวอักษรตามด้วยตัวเลข ตัวอักษรระบุถึงรูปร่างทั่วไป ในขณะที่ตัวเลขหมายถึงเส้นผ่านศูนย์กลางที่จุดที่กว้างที่สุดของกระเปาะในหน่วยแปดนิ้ว

รูปร่างหลอดไฟในครัวเรือนทั่วไป:

ซีรีส์ A- (ตามอำเภอใจ):นี่คือรูปทรงหลอดไฟ "มาตรฐาน" แบบคลาสสิก ขนาดที่พบบ่อยที่สุดคือA19มักใช้กับโคมไฟตั้งโต๊ะ โคมไฟเพดาน และโถงทางเดิน ตัวเลข "19" หมายถึงเส้นผ่านศูนย์กลาง 19/8 นิ้ว (ประมาณ 2.4 นิ้ว)

BR-ซีรีส์ (ตัวสะท้อนนูน):หลอดไฟเหล่านี้มีรูปทรงบานกว้างซึ่งสร้างลำแสงที่นุ่มนวลและกว้าง เหมาะสำหรับดาวน์ไลท์แบบฝังในเพดาน ขนาดทั่วไปได้แก่BR30และBR40โดยที่ตัวเลขแสดงถึงเส้นผ่านศูนย์กลาง 30/8 นิ้ว และ 40/8 นิ้ว ตามลำดับ

ซีรี่ส์ PAR- (แผ่นสะท้อนแสงอะลูมิเนียมพาราโบลา):หลอดไฟ PAR มีเลนส์แก้วแข็ง-และกระจกพาราโบลาที่แม่นยำ ทำให้เกิดลำแสงที่เน้นและเข้มข้น พวกเขายอดเยี่ยมมากสำหรับไฟสปอร์ตไลท์กลางแจ้ง ไฟราง และไฟเน้นเสียง- ขนาดยอดนิยมคือพาร์38สำหรับน้ำท่วมกลางแจ้งและพาร์20หรือพาร์30เพื่อเน้นเสียงในร่ม

ซีรีส์ G- (ลูกโลก):ตามชื่อคือหลอดไฟทรงกลม ส่วนใหญ่จะใช้ในการใช้งานตกแต่งเช่น โต๊ะเครื่องแป้งในห้องน้ำ โคมไฟแขวน และอุปกรณ์ติดตั้งแบบเปิดที่มองเห็นหลอดไฟได้ ที่G25เป็นขนาดทั่วไป

ซีรีส์ T- (ท่อ):เหล่านี้เป็นกระเปาะทรงกระบอกซึ่งพบได้ทั่วไปในโคมไฟระย้า กระจกแต่งหน้า และไฟส่องสว่างสำหรับเครื่องใช้ไฟฟ้า(เช่นเตาอบหรือตู้เย็น) กT6ตัวอย่างเช่น กระเปาะมีเส้นผ่านศูนย์กลาง 6/8 นิ้ว

ตกแต่งและรูปทรงพิเศษ:

ซีรีส์ C & CA- (เชิงเทียนและเชิงเทียน):ออกแบบให้มีลักษณะคล้ายเปลวเทียน ใช้หลอดไฟเหล่านี้โคมไฟระย้า โคมไฟติดผนัง และอุปกรณ์ตกแต่ง- หลอดไฟ CA มีปลายโค้งงอเพื่อให้มีเอฟเฟกต์การกะพริบที่หรูหรายิ่งขึ้น

ซีรีส์ F- (เปลวไฟ):คล้ายกับหลอดเทียนแต่มีรูปทรงเปลวไฟกะพริบที่มีรายละเอียดมากกว่า มักใช้ในสไตล์ย้อนยุค{0}}หรือของตกแต่งที่หรูหรา

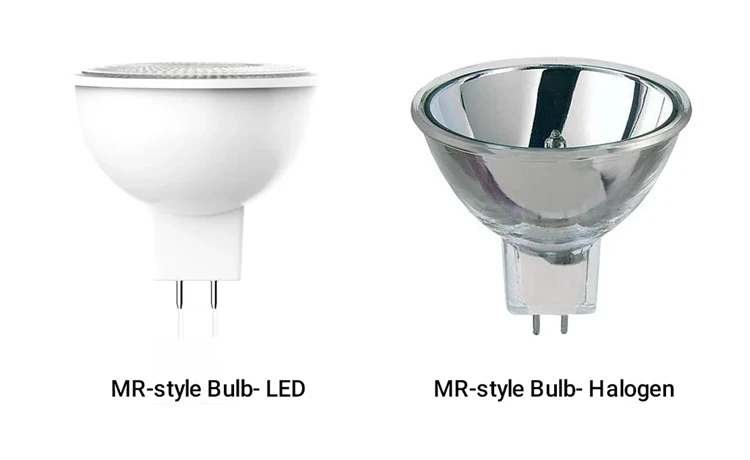

ซีรีส์ MR- (ตัวสะท้อนแสงหลายแง่มุม):เหล่านี้เป็นหลอดไฟสะท้อนแสงแรงดันต่ำ-ซึ่งมีMR16เป็นที่นิยมมากที่สุด พวกเขาเป็นมาตรฐานสำหรับไฟส่องสว่างราง ไฟตู้โชว์ และสปอตไลท์แรงดันต่ำ-แบบฝัง- พวกเขาใช้ฐานพิน (เช่น GU5-3 หรือ GU10) แทนฐานสกรู

หลอดฟลูออเรสเซนต์เชิงเส้น (ซีรีส์ T-):เป็นหลอดยาวที่ใช้ในไฟร้านค้าและเพดานสำนักงาน ตัว "T" ในที่นี้ย่อมาจาก tubular ด้วย โดยตัวเลขระบุเส้นผ่านศูนย์กลางเป็น 8/10 นิ้ว ขนาดที่แพร่หลายคือT8โดยมีเส้นผ่านศูนย์กลาง 1 นิ้ว

ส่วนที่ 2: คำแนะนำเกี่ยวกับฐานหลอดไฟ

ฐานเป็นส่วนหนึ่งของหลอดไฟที่เชื่อมต่อกับเต้ารับไฟฟ้า การใช้หลอดไฟที่มีฐานไม่ถูกต้องเป็นสาเหตุที่พบบ่อยที่สุดที่ทำให้การติดตั้งล้มเหลว

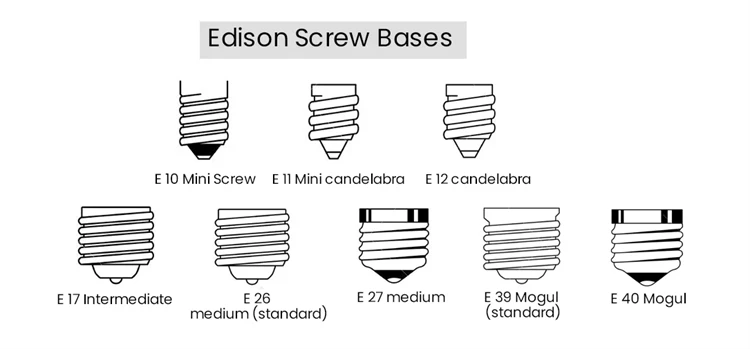

สกรู-ในฐาน (สกรู Edison):

นี่คือประเภทฐานที่แพร่หลายมากที่สุด แสดงด้วย "E" ตามด้วยเส้นผ่านศูนย์กลางเป็นมิลลิเมตร

E26 (กลาง):ฐานมาตรฐานสำหรับหลอดไฟในครัวเรือนในอเมริกาเหนือ ใช้กับ A19, PAR, BR และรูปทรงหลอดไฟอื่นๆ อีกมากมาย

E27 (กลาง):มาตรฐานในยุโรปและส่วนอื่นๆของโลก E26 และ E27 มักจะใช้แทนกันได้ แต่ไม่ได้รับการจัดอันดับอย่างเป็นทางการให้เป็นเช่นนั้น

E12 (เชิงเทียน):ฐานสกรูขนาดเล็กใช้สำหรับโคมไฟระย้า ไฟกลางคืน และอุปกรณ์ตกแต่ง

E14 (สกรูเอดิสันขนาดเล็ก):เทียบเท่ากับ E12 ของยุโรป ซึ่งมักพบในเครื่องใช้ไฟฟ้าและอุปกรณ์ติดตั้งขนาดเล็ก

E39 (เจ้าพ่อ) และ E40 (โกลิอัท):ฐานสกรูขนาดใหญ่ใช้สำหรับหลอดไฟกำลังวัตต์สูง-ในการใช้งานระบบไฟส่องสว่างทางอุตสาหกรรมหรือไฟถนน

ฐานพิน:

ฐานเหล่านี้ใช้หมุดตั้งแต่สองตัวขึ้นไปในการเชื่อมต่อหลอดไฟเข้ากับเต้ารับ

ฐานพิน-พิน (G#):ตัว "G" ย่อมาจากแก้ว เนื่องจากหลอดไฟเดิมที่ใช้ฐานนี้มีหมุดแก้ว ตัวเลขระบุระยะห่างระหว่างหมุดเป็นมิลลิเมตร

GU5.3:ฐานมาตรฐานสำหรับแรงดันไฟฟ้าต่ำ-MR16หลอดไฟ มีสองพินและปลั๊กเข้าโดยตรง

GU10:ฐานมาตรฐานสำหรับแรงดันไฟฟ้าหลัก-MR16หลอดไฟ มีหมุดอ้วนสองอันที่มีปลายโค้งมน คุณใส่และบิดเพื่อล็อคให้เข้าที่

G4 และ GY6.35:ฐานสอง-พินเล็กๆ ที่ใช้หลอดฮาโลเจนหรือ LED แรงดันต่ำ-ขนาดเล็กสำหรับไฟตู้ ไฟแขวน และรถบ้าน

ฐานบิด-และ-ล็อค (GU24):ฐานนี้มีหมุดสองอันและออกแบบมาเพื่ออุปกรณ์ติดตั้งที่ประหยัดพลังงาน- คุณเสียบหมุดและบิดหลอดไฟเพื่อล็อค ป้องกันไม่ให้ใช้หลอดไฟรุ่นเก่าและมีประสิทธิภาพน้อยกว่า

ฐานพินเรืองแสง:

พินเดี่ยว-:พบได้ทั่วไปในทันที-สตาร์ทหลอดฟลูออเรสเซนต์ T8 และ T12

พิน-พิน (หน้าสัมผัสคู่แบบฝัง):มาตรฐานหลอดฟลูออเรสเซนต์ T8 และ T5 ที่พบบ่อยที่สุดคือG13ฐานสำหรับหลอดไฟ T8

ฐานพิเศษ:

ดาบปลายปืน (B#):พบได้ทั่วไปในสหราชอาณาจักร ออสเตรเลีย และประเทศเครือจักรภพอื่นๆ หลอดไฟเหล่านี้มีหมุดที่ด้านข้างซึ่งล็อคเข้าที่ด้วยการกดและบิด ตัวอย่าง:B22d.

ลิ่ม (W#):สายไฟจากหลอดไฟจะงอขึ้นไปบนฐาน ทำให้เกิดเป็น "ลิ่ม" พบได้ทั่วไปในการใช้งานแรงดันไฟฟ้าต่ำ-เช่นแสงยานยนต์และไฟคริสต์มาส

วิธีการเลือกหลอดไฟที่เหมาะสม

ตรวจสอบหลอดไฟเก่า:วิธีที่ง่ายที่สุดคือการถอดหลอดไฟเก่าออก และจดรูปร่างและรหัสฐานที่พิมพ์ไว้

ตรวจสอบการแข่งขัน:หากคุณไม่มีหลอดไฟเก่า ให้ดูที่เต้ารับ ซ็อกเก็ตสกรูต้องใช้ฐานแบบ E- ในขณะที่ซ็อกเก็ตที่มีรูเล็กๆ สองรูต้องใช้ฐานพิน

พิจารณาใบสมัคร:

แสงทั่วไป:หลอด A19 หรือ G25

ไฟเพดานแบบฝัง:หลอด BR30 หรือ BR40

ไฟติดตามหรือเน้นเสียง:หลอดไฟ PAR20, PAR30 หรือ MR16

โคมไฟระย้า:หลอดไฟสไตล์ C, CA หรือ F- พร้อมฐาน E12 หรือ E14

กระจกโต๊ะเครื่องแป้ง:หลอด G25 หรือ T6

ด้วยการทำความเข้าใจรหัสง่ายๆ เหล่านี้ คุณสามารถนำทางระบบไฟส่องสว่างและเลือกหลอดไฟที่สมบูรณ์แบบสำหรับทุกความต้องการได้อย่างมั่นใจ หากมีข้อสงสัย ให้นำหลอดไฟเก่าหรือรูปถ่ายของอุปกรณ์ติดตั้งมาที่ร้านเพื่อให้แน่ใจว่าเข้ากันได้อย่างลงตัว
